双面底油画是指画布正背面均存在基底层的油画作品。常规油画仅在画布正面涂刷基底层作为颜料层的支撑，若画家出于防止画布渗油或其它目的，在画布背面涂刷基底层且基底层材料存在不稳定性，会增加背面基底层开裂松脱的风险，引起画布应力不均，进而导致画布变形、正面颜料层和基底层开裂等病害。

《减租减息》是艺术家安林于1951年创作的油画作品，现藏于中国国家博物馆。该作品是一幅罕见的双面底油画，病害状况严重。2022年3月至2023年6月，中国国家博物馆油画修复研究所对这幅特殊的双面底油画进行了保护修复。

一、作品现状研究

修复前，通过多光谱成像技术综合分析作品现状。在正常光下初步观察作品整体病害状况：色层开裂缺失、背面基底层大面积开裂松脱、画布变形、污染物附着、泛白等。其中色层与背面基底层的开裂缺失病害尤为严重。在其他光源成像中进一步分析作品病害状况：背透光成像中发现作品正面色层裂隙贯穿至下层基底层（图1）；紫外荧光成像增强了裂隙的视觉效果，确定色层与基底层的开裂区域集中在画面中部、中下部、折痕附近（图2）；擦射光成像发现画布存在大面积块状咬起变形，为背面基底层开裂松脱引起画布应力不均所致。可见双面基底层开裂是该作品的主导病害。

在红外成像中还发掘了作品图像的隐藏信息。《减租减息》右下角农民踩着的方凳下层隐藏着一个被涂掉的长条凳，艺术家最初绘制的长条凳与人物腿部的空间关系较为别扭，修改后的方凳更为客观真实（图3）。此外，红外成像使红桌子侧面的雕花纹样更为清晰，有助于通过分析纹样对称规律，推理和补全缺失处雕花纹样色层。

二、基底层材料检测分析

基于《减租减息》存在双面基底层大面积开裂松脱这一主导病害，对基底层材料进行科学检测，以分析病害成因。取样后经扫描电镜-能谱（SEM-EDS）和红外光谱（FTIR）分析得知，《减租减息》正背面基底层样品成分一致，主要为氧化锌、碳酸钙和硫酸钡（图4）。氧化锌也称为锌白，锌白底干燥后质软易脆裂，这是该油画基底层开裂松脱的原因。

三、保护修复实施

通过多光谱成像与材料检测分析得知，《减租减息》双面基底层本身材质脆弱易裂，应通过保护修复使作品材料结构恢复稳定，满足展览与保管需求。围绕该修复目标，制定的修复技术路线如下：初步清洗、画布回平、深度清洗、颜料层和基底层加固、折边衬托、缺失补全、光油保护。其中，保护修复难点在于背面底加固与正面缺失处补全。

背面底加固：由于此作品存在背面基底层不易去除、画布上有手写历史信息等问题，传统托裱方法（即在画布背面粘贴覆盖一层新画布）无法满足加固需求，在修复中创新性地使用Aquazol 500溶液、白垩粉、去离子水、色粉混合液进行涂刷加固以替代传统托裱（图5）。此加固混合液具有附着力强、不易开裂、可逆等优点，可在不去除旧基底层的前提下达到稳固作品脆弱结构、回平变形画布的目的，同时可保留作品背面历史信息，避免了传统托裱对油画造成的潜在伤害，实现了最小干预原则。

缺失补全：补全正面缺失时，工艺技术要求高、耗时长，需手工雕刻复原带有画布纹理的基底层表面，同时结合科学成像进行分析补全。填补腻子时，使用手术刀、竹签、腻子、精细勾线毛笔、棉签，在多角度斜侧光下，对腻子高度、肌理进行雕刻还原。补色时，结合红外增强成像，对桌子雕花等缺失处图像进行推理补全（图6）。

依托于多光谱成像和材料检测，中国国家博物馆油画修复研究所深入挖掘了双面底油画《减租减息》的艺术、历史、材料等多方面信息，在科学修复过程中，探索了双面底油画的加固保护新路径，也为修复特殊材质的中国油画提供了借鉴。

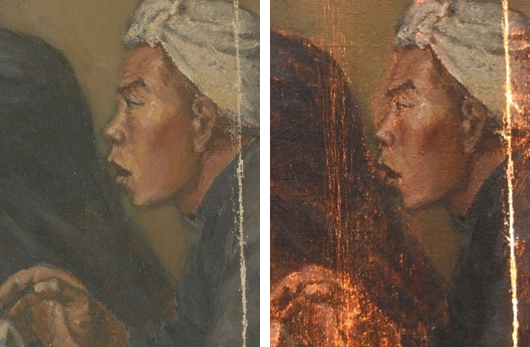

图1 《减租减息》正常光成像局部图（左）和背透光成像局部图（右）

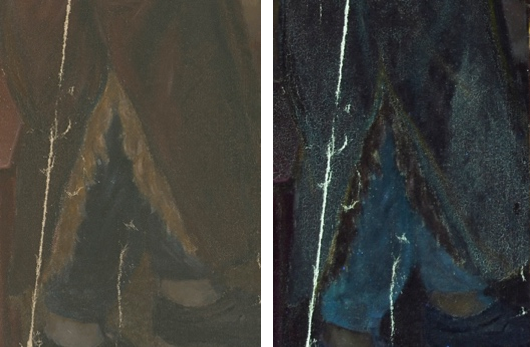

图2 《减租减息》正常光成像局部图（左）和紫外成像局部图（右）

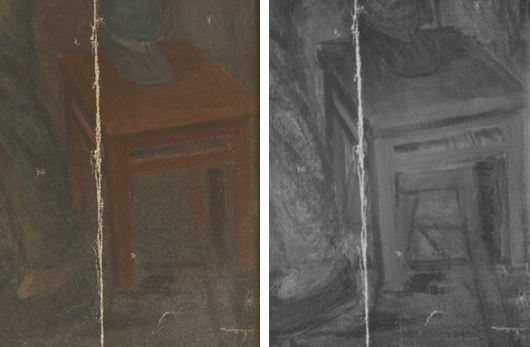

图3 《减租减息》正常光成像局部图（左）和红外成像局部图（右）

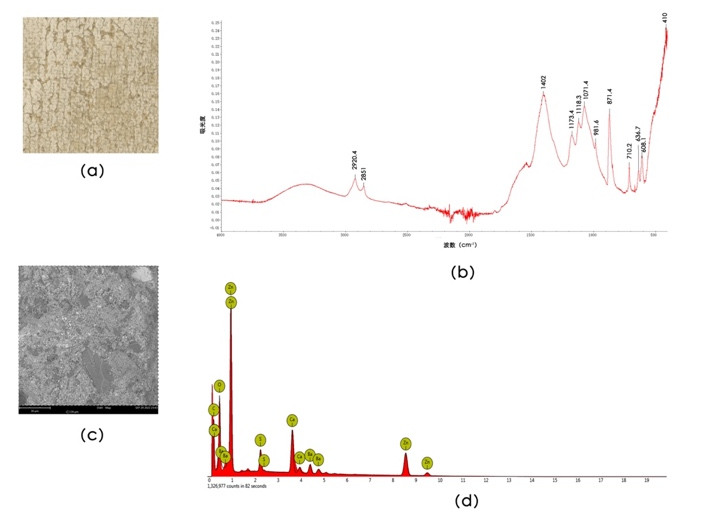

图4  科学检测分析结果：（a）底料层开裂松脱，（b）底料层红外光谱图，（c）底料层扫描电镜图，（d）底料层扫描电镜能谱图

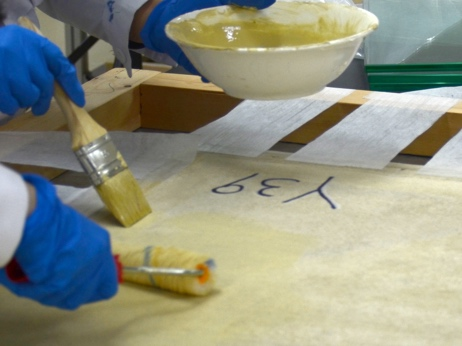

图5《减租减息》加固操作

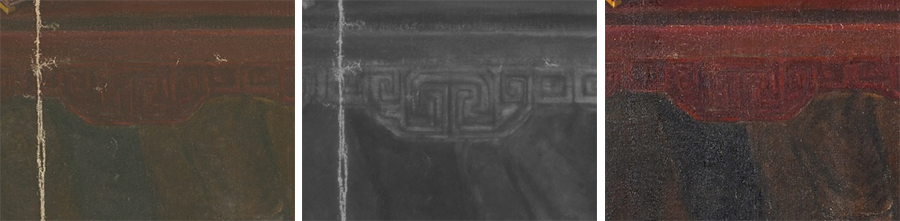

图6 《减租减息》桌子雕花处修复前正常光成像（左）、修复前红外成像（中）和修复后正常光成像（右）

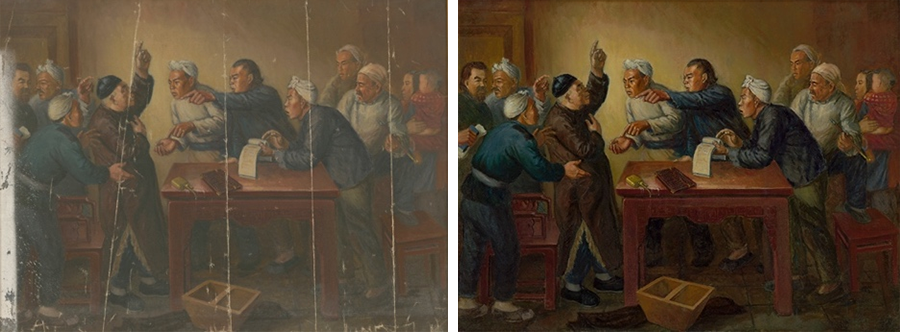

图7 《减租减息》修复前（左）和修复后（右）
