国家博物馆馆藏北京贻来牟和记制造机器铁工厂生产的印刷机是北京历史上第一家印刷机械制造厂生产制造的，工厂的前身为宣统二年（1910）成立的贻来牟和记面粉厂。这里的“贻来牟”是由招商局创办的中国知名的百年老字号，采自《诗·周颂·思文篇》的“贻我来牟”，其中“贻”是赐予、送来之意，“来”指小麦，“牟”为大麦。工厂的发展几乎浓缩了中国近现代企业发展的整个历程。
贻来牟和记面粉厂初建时附设贻来牟铁工厂，主要修理面粉机和印刷机。1921年铁工厂独立经营，改称和记铁工厂。1922年开始仿制对开印刷机、圆盘机等印刷设备，在当时的印刷领域应用广泛且技术先进，可由内燃机或电动机带动每小时印刷可达千张以上，可适应当时多种印刷业务的需要，保证了印刷的精度和稳定性，大大提高了印刷的效率和质量。时至今日，依然可以在北京大栅栏王皮胡同的一座小楼上看到砖雕馆阁体大字“贻来牟”，它是近代民族资本主义产生和发展的见证者。

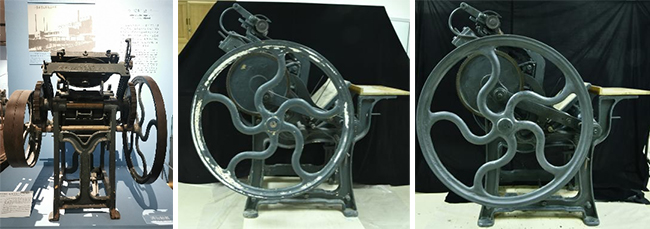

印刷机展厅图和保护修复前后对比
国家博物馆“科技的力量”展厅中的该件印刷机因漆皮脱落引起工作人员重视，文保人员现场评估发现印刷机漆层多处空鼓、起翘、脱落、腻子层裸露、发黄。根据文物当时的保存和展陈状况，亟需进行修复与保护。为了探究这台印刷机的劣化原因及其原始工艺，对印刷机底座和圆盘处脱落的漆皮，以及漆层下发黄的颗粒物取样研究分析。

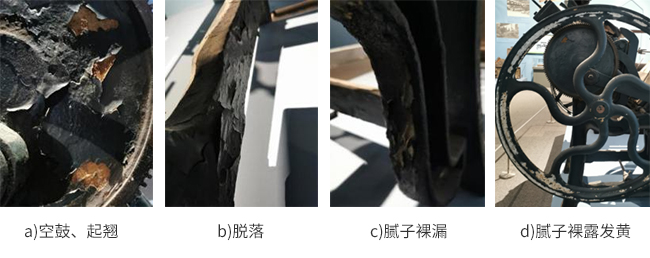

印刷机主要病害
用显微镜观察漆片截面（图3），显示单层漆面，不存在分层现象，结合表面局部流挂和不均匀现象，可知该印刷机的表漆采用涂刷工艺；激光拉曼分析，确定漆层中含有铬黄（PbCrO4）、钛白（锐钛矿型）（TiO2）、铬绿Cr2O3这三种颜料；热裂解-气相色谱/质谱联用（THM-Py-GC/MS）检测出油漆种类是醇酸树脂类涂料。对漆层下的发黄颗粒物X射线衍射分析（XRD），证实漆层下粉末是以石膏为主要成分且掺杂少量石英砂的腻子，腻子老化导致漆层附着力下降，出现局部空鼓、起翘、脱落的现象，老化裸露的腻子进一步吸潮，导致病害加重，形成恶性循环。
脱落漆片600X显微截面图
根据已知信息，按照“清除老化底层-修补新腻子-调色刷漆-做旧”的整体流程展开修复：
首先，清除局部已裸露腻子老化层。将漆层起翘脱落处已裸露的腻子层清除，开始用铲刀，靠近基体处用砂纸，最后用刷子和砂纸相结合的方式清除。对于局部有空鼓情况的漆层，也对其下已老化的腻子进行清理，处理后用压缩空气吹去粉末。
然后，封护铁基体重新刷腻子。对清除老化层后的金属表面进行预处理，去除颗粒杂质—喷底漆—干燥—刮腻子—固化—打磨—补腻子—固化—打磨。因考虑到原腻子的保质期和粘附性有待优化，一些添加剂的生产工艺已被淘汰，故修复采用不饱和聚酯树脂和填料作为此次修复腻子的主体灰成分。将主灰和固化剂按照特定比例调配均匀进行刮涂，腻子涂抹高度需低于漆面，与旧的腻子层间有良好的衔接和黏附。涂刮时若有气泡渗入，必须用刮刀彻底刮平，以确保有良好的附着性。刮灰后根据最佳湿磨和干磨时间进行打磨，最后吹掉表面浮灰。
紧接着调色刷漆。考虑到原漆涂料的年代久远，封护性和耐久性已受到限制，故修复中采用与之成分相近且性能更为优异的丙烯酸聚氨酯面漆。根据已有漆层和检测出的颜料，调出色彩相近度95%以上的漆色，并降低光泽度。先局部刷涂，待稍晾干后进行第二遍刷涂，局部反复多次刷涂直到与原有漆面高度一致。
最后做旧。静置一周后，采用砂纸在底座局部打磨出不均匀的毛面，采用事先混合好的旧土在局部做旧，后用压缩空气吹去表面浮土，最大化展现陈旧感。
修复现场需保持干净且通风良好。印刷机修复完成后，文物状态恢复稳定，达到了保存和展陈条件，再现了近现代印刷机械发展的历史一隅。
