一、馆藏“陈侯”铜壶保护修复

“陈侯”铜壶，春秋时期容酒器，1963年出土于山东肥城小王庄。器盖对铭，各阴文13字：“陈侯作妫橹媵壶，其万年永宝用”。“陈候”铜壶的出土为研究春秋时期鲁、陈两国历史及相关联姻制度提供了宝贵的文物资料。文物保护人员采用X光探伤、便携式X射线荧光光谱（XRF）等技术对其铸造工艺及前期修复痕迹进行分析，采用显微观察、扫描电镜-能谱（SEM+EDX）、拉曼光谱（Raman）对锈蚀产物进行显微观察、扫描电镜-能谱（SEM+EDX）、拉曼光谱（Raman）分析后，发现文物周身至少有12处出现了含氯锈蚀（即有害锈蚀）。在此基础上通过机械除锈、化学除锈等方法去除含氯锈蚀产物，完成“陈侯”铜壶的保护。

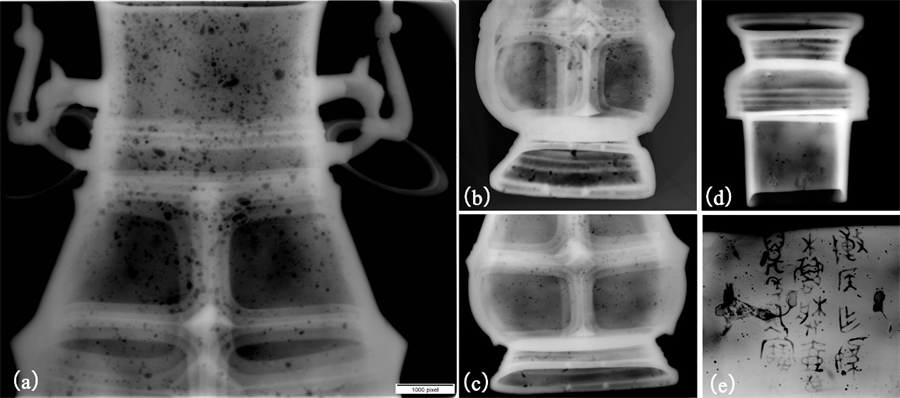

图一 “陈候”铜壶整体X光照片

（a）背面上部X光照片（b）侧面底部X光照片（c）正面下部X光照片（d）壶盖侧面X光照片（e）壶盖处铭文

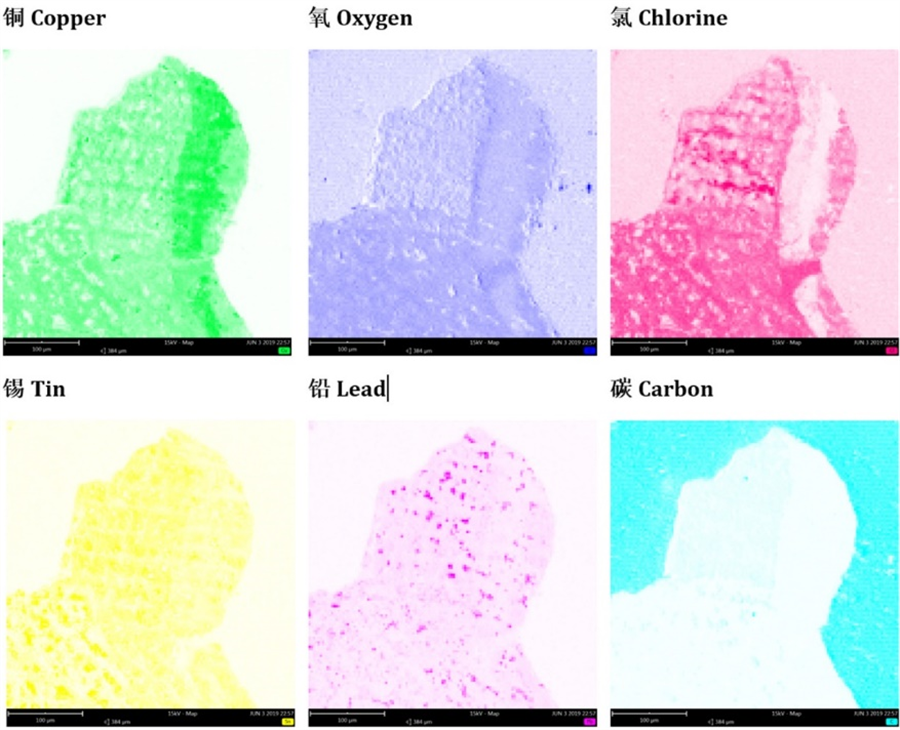

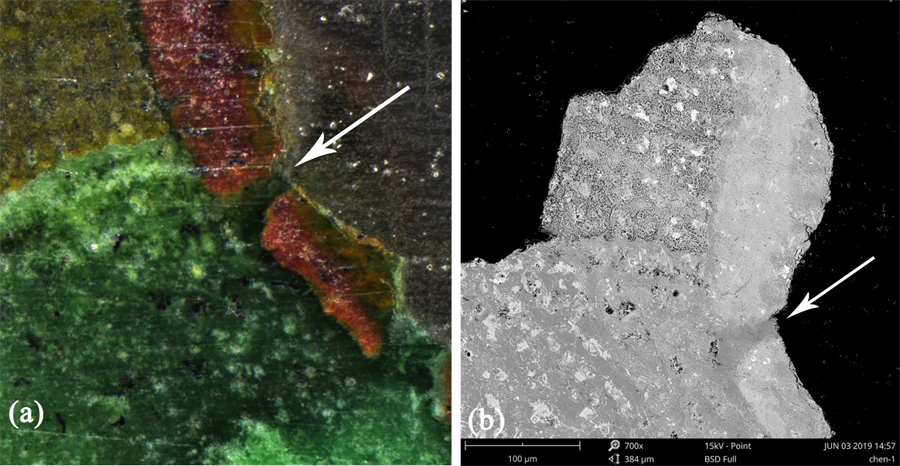

图二 扫描电镜显微观察及能谱面扫描分析结果

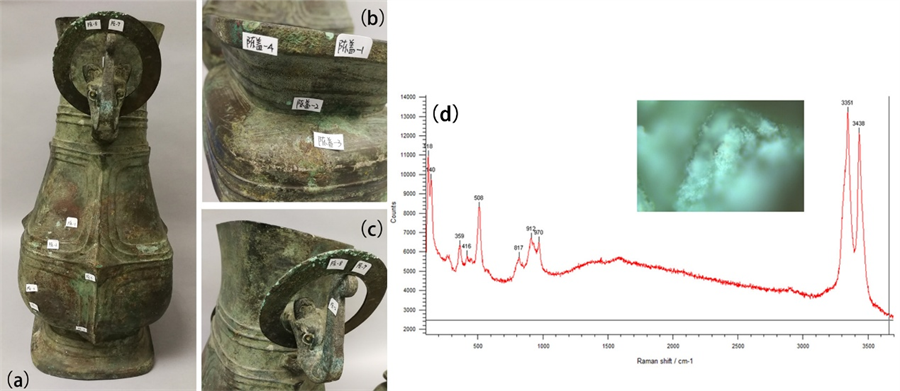

图三 拉曼光谱取样位置图与典型拉曼光谱图

（a）右侧面取样位置（b）壶盖取样位置（c）右侧大环取样（d）CHEN-3拉曼光谱图

二、“妇好”青铜偶方彝保护修复

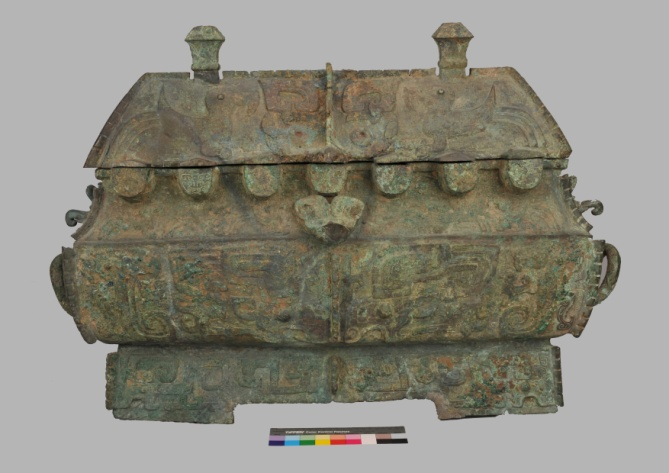

馆藏“妇好”青铜偶方彝，1976年出土于河南安阳殷墟妇好墓，其形制独特，是商代晚期一件重要的大型青铜礼器。文物保护人员利用X射线成像、红外热波成像、扫描电镜能谱分析（SEM-EDS）、便携式X射线荧光（pXRF）、X射线衍射分析（XRD）、拉曼光谱分析（Raman）及三维视频显微镜等分析手段，对青铜偶方彝的历史修复状况以及锈蚀种类进行分析研究，对器物的整体保存状况予以评估。研究表明，该器物由多块残片焊接而成，表面存在大量修复痕迹，研究还揭示了修补材料的化学组分和分布位置，锈蚀产物种类，并据此探讨了各类锈蚀的稳定性及除锈依据。在此基础上完成了偶方彝的保护修复。

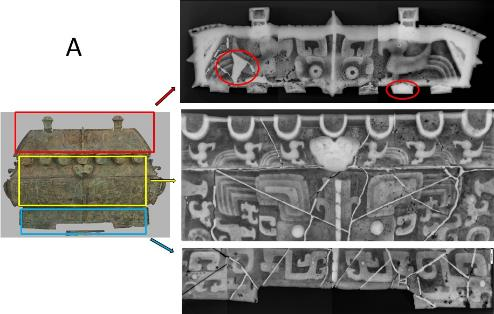

图一 “妇好”青铜偶方彝X射线探伤照片（破损及历史修复痕迹）

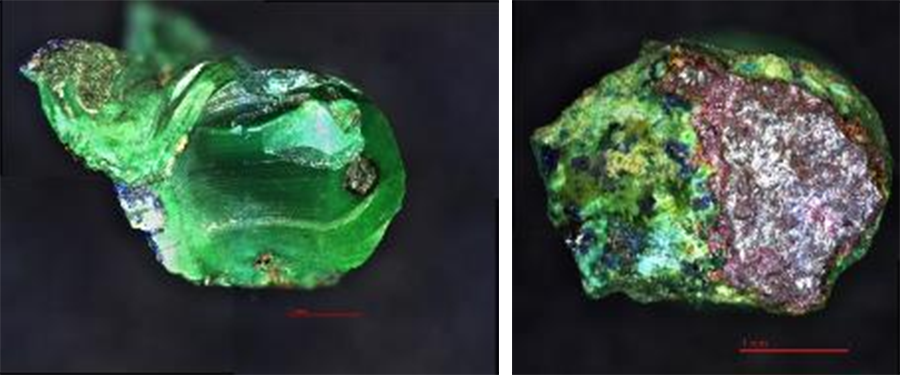

图二 “妇好”青铜偶方彝表面锈蚀三维视频显微照片

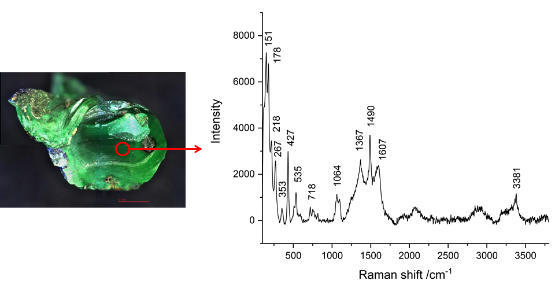

图三 “妇好”青铜偶方彝表面锈蚀拉曼光谱分析结果（孔雀石）

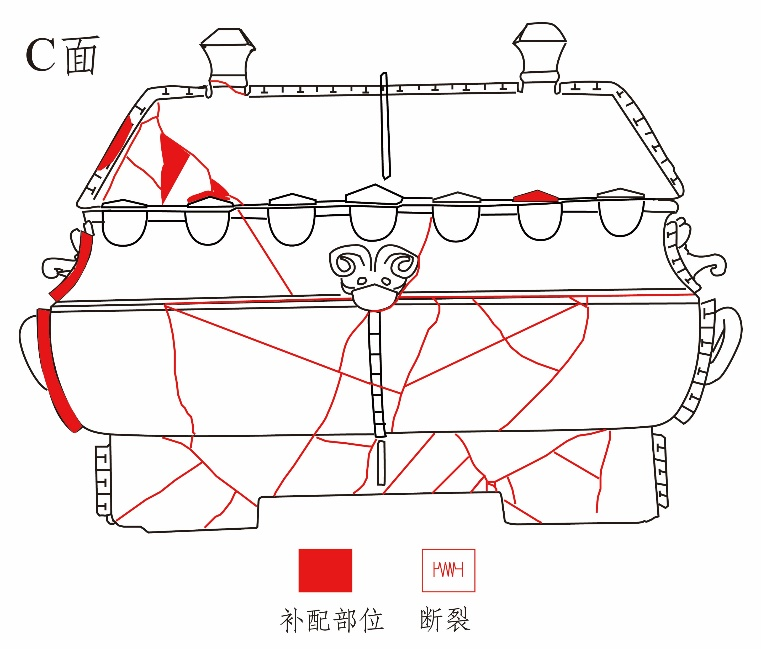

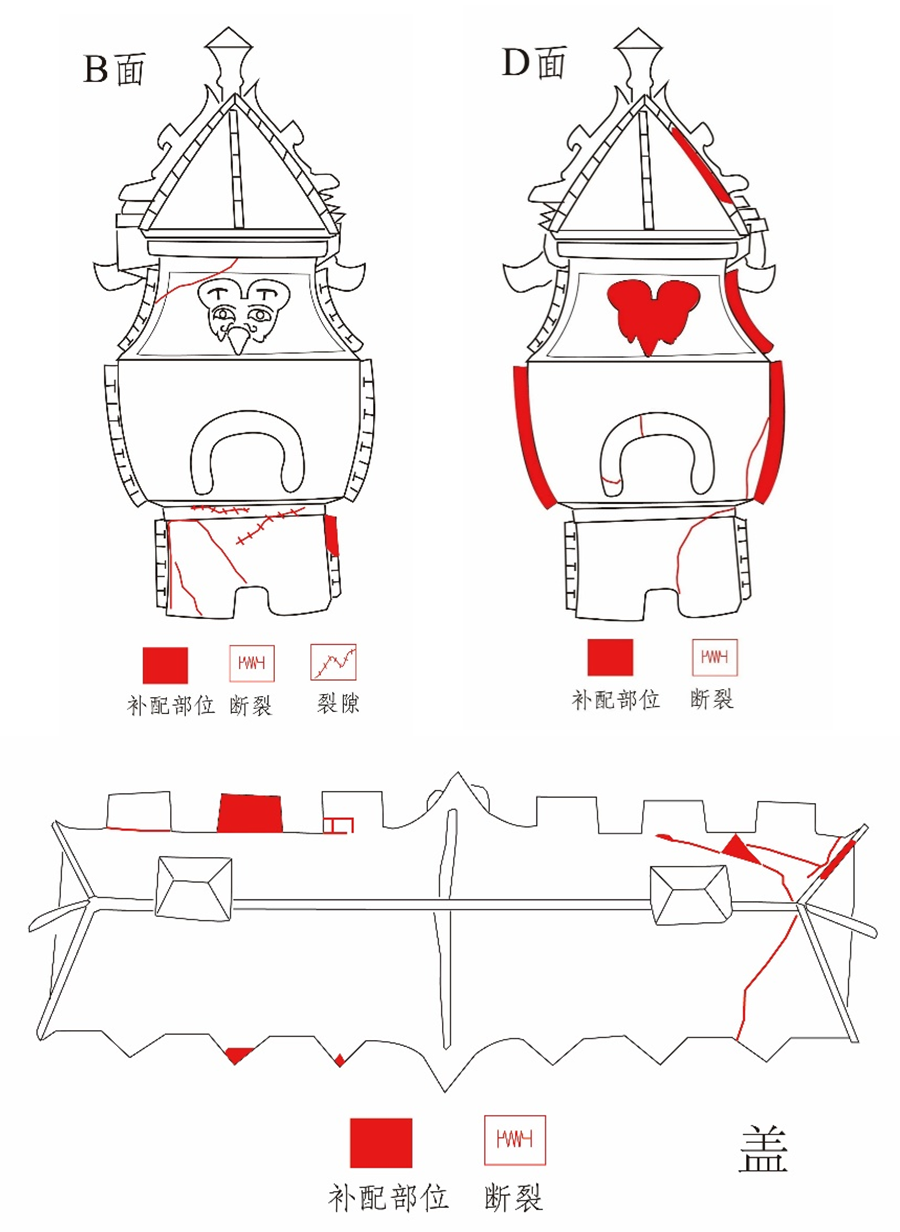

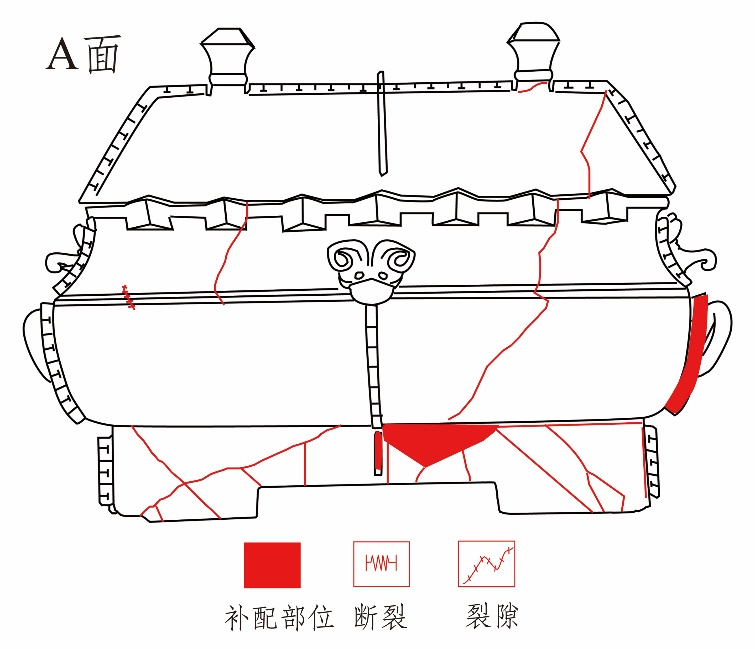

图四 偶方彝历史修复部位示意图

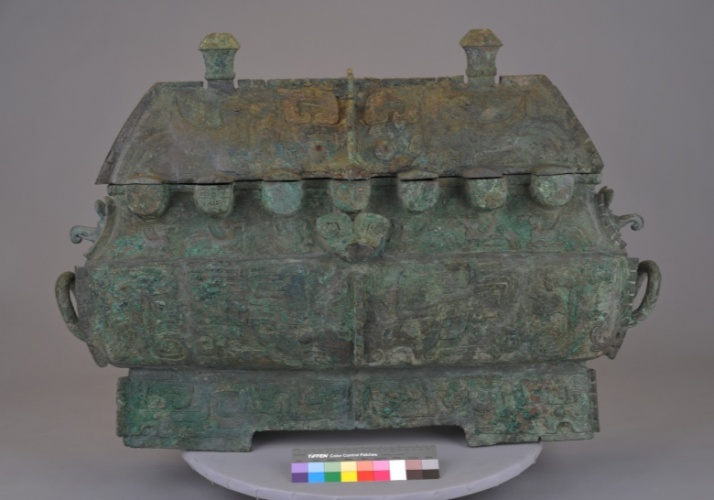

图五 “妇好”青铜偶方彝保护修复前后对比照片

三、大日如来铜佛像保护修复

国家博物馆藏大日如来铜佛像，高70厘米，宽52.5厘米。造像器型完整，但其发髻顶端、双手、双臂及莲花座缝隙等多处长有蓬松的白色锈蚀，部分区域有淡蓝绿色锈蚀伴生（图2）。文物保护人员通过X射线荧光光谱（XRF）、视频显微镜（OM）、扫描电镜-能谱分析（SEM-EDX）、拉曼光谱（Raman）和X射线衍射分析（XRD）等检测技术，对佛像表面的锈蚀现象进行分析。分析结果表明，造像材质为铜锌黄铜合金，表面淡蓝色锈蚀层主要包含有机酸盐类NaCu(CO₃)(CH₃CO₂)和Cu₂(OH)₃HCOO ，白色结晶盐经 XRD 鉴定为三水合乙酸钠 (NaCH₃COO·3H₂O)。在此基础上，文物保护人员采取纸浆涂敷的方法去除可溶性盐，并对其进行缓蚀和封护处理，以实现对大日如来铜佛像的长期有效保护。

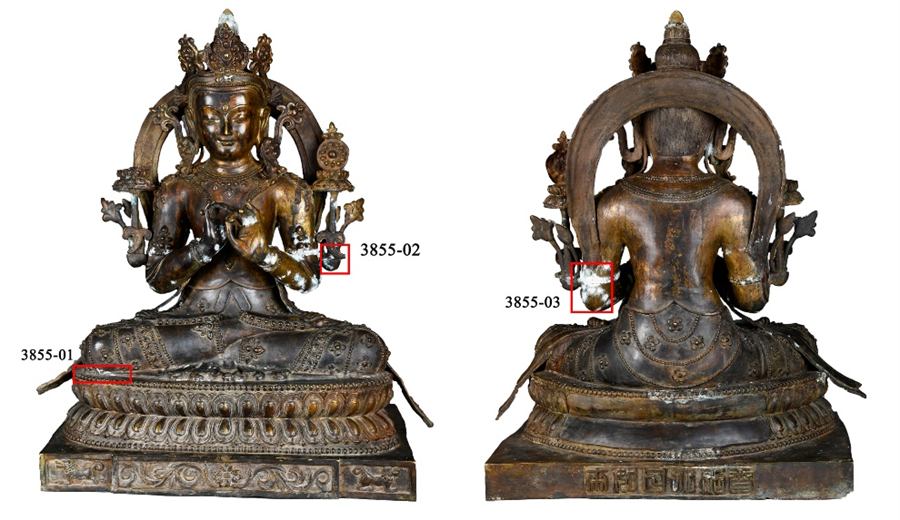

图 1 大日如来铜佛像及取样情况

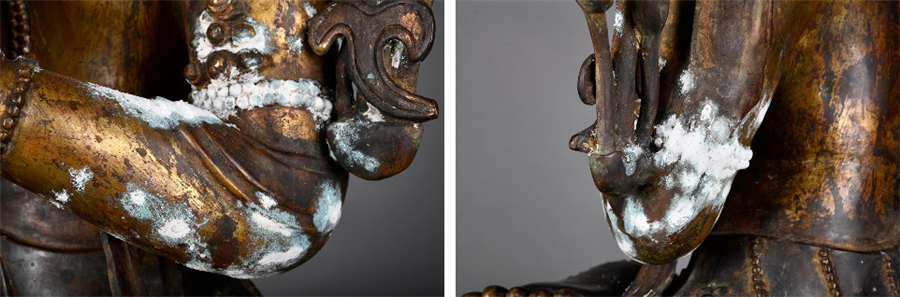

图 2 大日如来铜佛像锈蚀局部

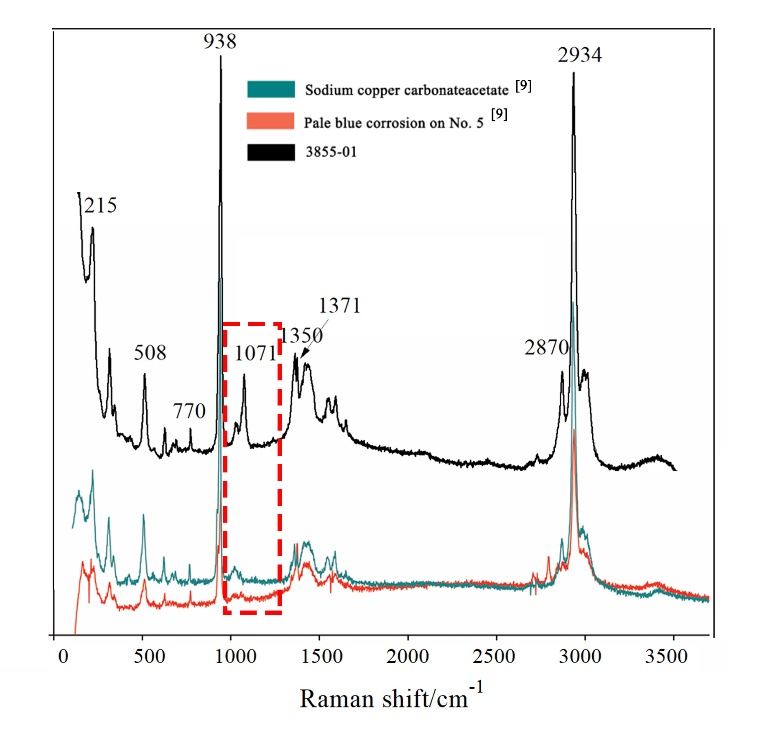

图3 佛像右腿与莲花座结合部位锈蚀（3855-01）的拉曼光谱（532nm）与文献中参考光谱的对比

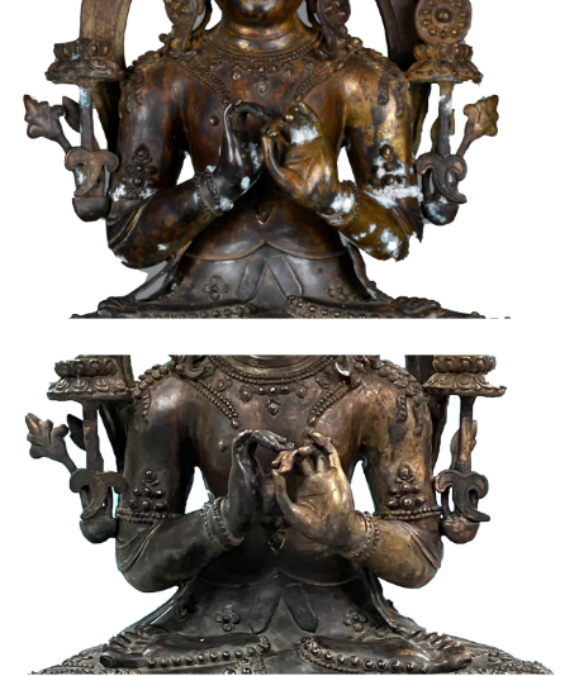

图四 保护前后局部对比照片
